Land Rover Defender: Halfshaft Support Bracket

REMOVAL AND INSTALLATION

REMOVAL

1.

WARNING: Make sure to support the vehicle with axle stands.

Raise and support the vehicle.

2. Remove the front right halfshaft.

3.

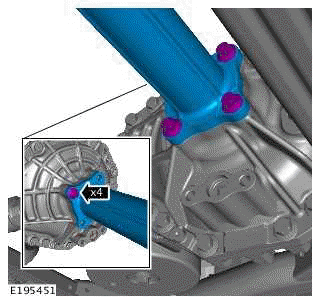

Halfshaft Support Bracket

4.

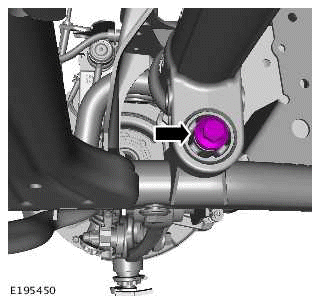

Halfshaft Support Bracket

INSTALLATION

1.

Halfshaft Support Bracket

Torque: 50Nm

2.

Halfshaft Support Bracket

Torque: 63Nm

3. Install the front right halfshaft.
